冷凝器冷卻水系統，根據建廠地區的水源條件，可以有以下三種供水方式。
1.一次用水
在水源充足、水溫適宜的地區，應優先考慮采用直流供水系統.即一次用水系統，這種系統比較簡單，除水泵站以外，無須其他構筑物，用完以后直接排人下水道，或者結合農田排灌系統綜合利用。
2.循環用水
在水源不足的地區采用循環用水系統，只需少量的補給水。當采用淋澆式冷凝器、蒸發式冷凝器循環用水時，無須另設冷卻構筑物。當采用殼管式冷凝器時，則需設冷卻水塔、水池，有時還要增加二級循環泵站。

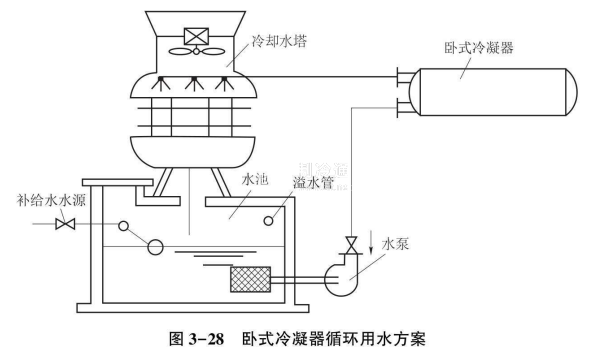

(1)臥式殼管式冷凝器循環用水方案。圖3-28所示為臥式冷凝器循環用水方案。采用此方案時，必須注意冷卻水在冷凝器中的溫升應與冷卻塔的降溫能力相適應。一般情況下冷卻塔的降溫能力為2℃~3℃，因此決定冷卻水在冷凝器內的溫升時，只能采用與之相適應的溫度。

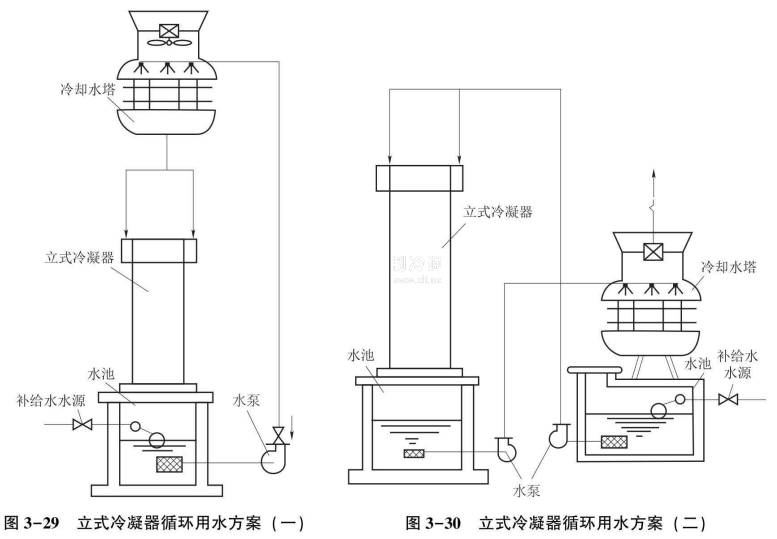

(2)立式冷凝器循環用水方案。如圖3-29所示，將冷卻塔布置在高于立式冷凝器的地方，只需一個水池、一級循環泵，即可實現循環用水。現代冷卻塔用玻璃鋼作外殼，用塑料或鋁板作填料，比較輕巧，故可架設在機房屋頂上。
如圖3-30所示的方案需要兩個水池，或者將一座較大的水池分隔為二，需要二級循環水泵，比前者復雜得多。而且設在低處的冷卻塔其效果不如設在屋頂上好，兩級水泵的流量也難以平衡，補給水消耗量大。
(3)冷凝器冷卻水、壓縮機氣缸套冷卻水及融霜用水綜合循環用水方案。圖3-31所示為系統示意圖，這個方案的耗水量較少。
3.排污法用水

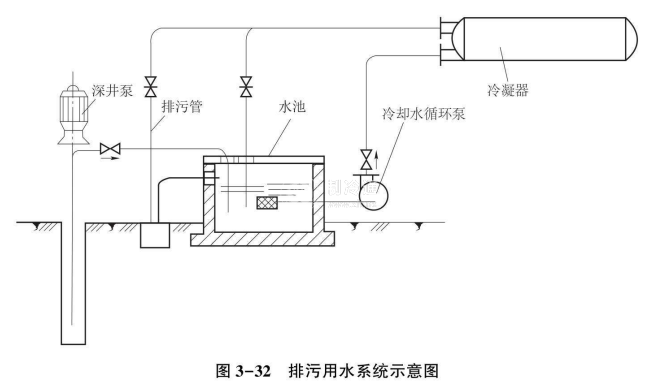

以溫度較低的深井水作為補給水，與部分溫度較高的冷卻水網水混合，作為冷凝器冷卻水，習慣上稱為排污法用水。圖3-32所示為排污法用水系統示意圖，從排污管排放的水債等于補給深井水水量，循環泵的流量等于計算的冷卻水量。
值得注意的是，有些地區的深井水中游離鐵(Fe)的含量較高，深井水一經曝氣，游離鐵即與空氣中的氧化合成氧化鐵，生成一種黃褐色的沉淀物，給整個系統的清洗工作帶來很大麻煩。采用排污法系統時，應根據深井水水質分析報告慎重考慮。送入臥式冷凝器的深井水如果由地下水深井泵直接供給，則游離鐵對臥式冷凝器的污染是很輕微的。
