(1)聚氨酯防潮底漆的配制 聚氨酯防潮底漆稀釋劑按1:0.6質量比攪拌均勻，并在4h內用完。
(2)聚氨酯預制塊粘結劑的配制 固化劑:粘合劑按1:4(質量比)攪拌均勻，并在4h內用完。

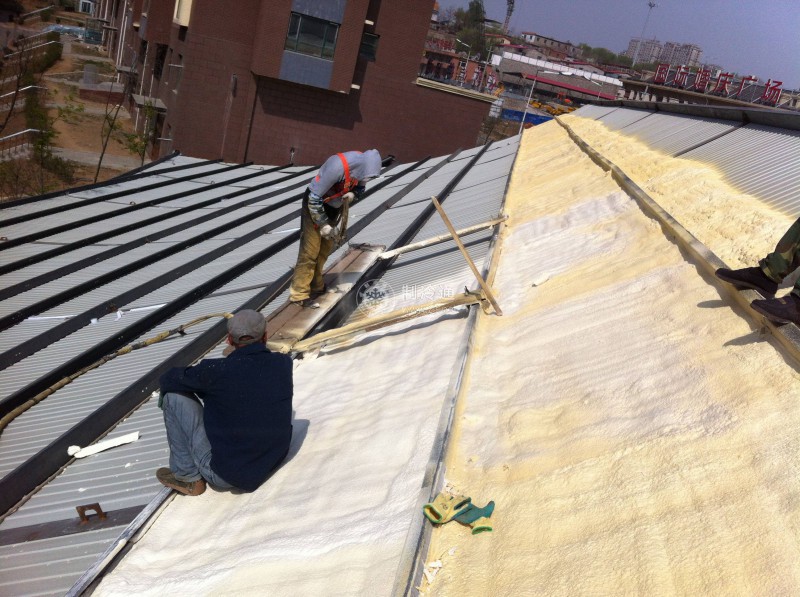

(3)無溶劑聚氨醋硬泡的配制 聚氨酣白料:聚氨酯黑料按1:1休積比，采用高壓噴涂機在大于10MPa壓力條件下混合噴出。
(4)聚氨酯界面砂漿的配制 聚氨酯界面劑:中砂:水泥按1:1:1質量比用砂漿攪拌機或手提攪拌器攪拌均勻，其加料順序為:先把砂子與水泥混合均勻后再加入界面劑，拌和好的界面砂漿應在2h內用完。
(5)膠粉聚苯顆粒保溫漿料的配制 由于聚苯顆粒密度小、質量輕，配料時應搭設攪拌棚，所有材料必須在攪拌棚內機械攪拌。攪拌棚的地點應選擇背風且靠近垂直運輸機械，三側封閉，一側作為進出料通道，并應有頂棚，地面應平整堅實。
在配制膠粉聚苯顆粒保溫漿料(或抗裂砂漿)時，攪拌設專人專職進行，保證各料配比的準確用量。攪拌質量可以通過觀察混合料可操作性、抗滑墜性、膏料狀態(tài)以及其濕表觀密度等方法判斷。
首先打開砂漿攪拌機，將35~40kg水倒入砂漿攪拌機內(加入的水最以滿足施工和易性為準)，然后倒入一袋25比保溫膠粉料，攪拌3~5min后，再倒入一袋(200L)聚苯顆粒繼續(xù)攪拌3min,直至攪拌均勻后倒出。該漿料應隨攪隨用，并在4h內用完。
(6)水泥抗裂砂漿的配制 抗裂劑:中砂:水泥按1:3:1(質量比)，用砂漿攪拌機或手提攪拌器攪拌，配制抗裂砂漿加料次序:應先加人抗裂劑、中砂攪拌均勻后。再加入水泥繼續(xù)攪拌3min倒出。在抗裂砂漿攪拌時不得任意加水，所用中細砂為干砂，并應在2h內用完。
(7)保溫墻面磚專用粘結砂漿的配制 保溫墻面磚專用膠液:中細砂(細度模數(shù)2.8~2.0):水泥按0.7~0.8:1:1(質量比)，用砂漿攪拌機或手提式攪拌器攪拌，先加入專用膠液、中細砂攪拌均勻后，再加入水泥繼續(xù)攪拌3min，在粘結砂漿攪拌時不得加水，并應在配制后2h內用完。
(8)面磚勾縫膠的配制 面磚勾縫膠粉:水=4:1(質量比)用手提式攪拌器攪拌均勻，并應在2h內用完。
(9)抗裂柔性耐水膩子的配制 抗裂柔性膩子膠:抗裂柔性膩子粉=1:2(質最比)，用手提攪拌器攪拌均勻后使用，并保證在2h內用完。
(10)聚氨酯硬質泡沫塑料 甲料(A):乙料(B)=1:1(體積比)
