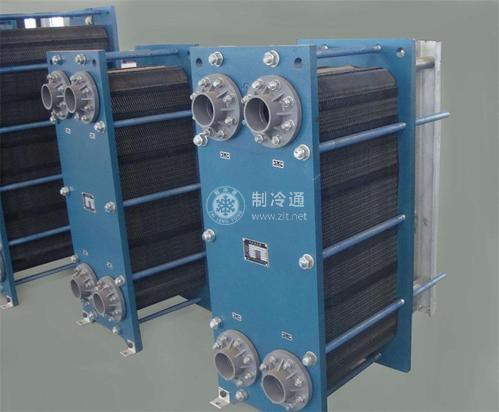

板式冷凝器由傳熱板片、密封墊、壓緊板、夾緊螺栓等部件組成。板式冷凝器是按一定的間隔(板間距一般為2~5mm)，由多層波紋形的金屬傳熱板片(一般厚度為0.5~1.0mm)。通過焊接或由像膠墊片壓緊構成的高效換熱設備。板片由不銹鋼、工業純欽或其他材料的薄板壓制而成。通常用模具將板片壓制成各種梢形或波紋形，既可以增大板片的剛度，以防止板片受壓時變形，又增強了流體的湍流程度，增加了換熱面積。每個板片的四角各開有一孔，板片四周以及孔的周圍壓有密封墊片槽，并根據需要在孔的周槽中放置墊片，起到允許流體或阻止流體進入板面之間通道的作用。
若將數個板片按照換熱要求依次排列在支架上，并用固定壓緊板和活動壓緊板由壓緊螺桿壓緊，借助板片四角的孔口與墊片，在相鄰的板片間就形成了流體通道。板上的四個角孔，設計成流體的分配管和泄集管，兩種換熱介質分別流入各自流道，形成逆流或并流通過每個板片進行熱量的交換。
板式換熱器傳熱效率高、體積小(是管殼式換熱器體積的1/3~1/5),重覺輕、節省了金屬材料。又減少了占地面積，組裝靈活，且不易結垢，清洗方便，便于日常維護。目前在模塊化空調冷水機組、熱泵機組中都有使用。
