傳熱管為純鋼管，其規格有ф10mm x 0.5mm,ф10mm x 0.4mm,ф9mm x 0.5mm,ф9.52mm x 0.35mm，純鋼管分為光滑管和內螺紋管。內螺紋管即在鋼管的內壁制成螺旋狀，以利于增強換熱。翅片有多種形式，主要有平翅片、波紋翅和沖縫翅片，翅片設計成各種形狀，主要是為了增強空氣的攏動，提高空氣側的換熱面積及換熱系數，增加蒸發器的換熱能力。由于沖縫翅片的不斷改進，再與內螺紋管配合使用，蒸發器的性能大大提高，使得空調裝置越來越小。

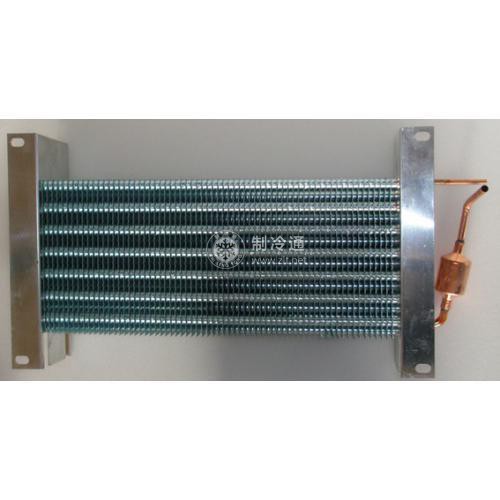

翅片管式蒸發器是以0.1 mm~0.2mm厚的薄鋁片，按照蒸發器管組的排列形式?jīng)_成孔，成為整張的翅片，按蒸發器所需要的片數，把翅片疊齊，將彎成“U”形的蒸發器純鋼管一根根穿入翅片孔內，進行機械脹管，按加工要求在相鄰的管口上插入“U’形彎頭，進行釬焊，再接上進出口管，便成為一臺完整的蒸發器，然后充氣體檢漏，內、外部清洗，將進出口加上臨時封頭，蒸發器便加工完畢。
為了提高管片式換熱器的傳熱性能，在空氣側已開發出了不少的新型翅片，如波紋片、條形片和開窗片等，要進一步提高傳熱系數須強化管內側，提高制冷劑側的對流換熱系數，因此，須用螺旋槽管來代替光管。
內螺旋槽管是在管子內表面上加工出許多微細的螺旋槽，它與光管相比有如下特點:
(1)改善了制冷劑的流動方式，可提高表面換熱系數1.5倍~2.0倍。
(2)管內的壓力損失與光管差不多。
(3)翅片管換熱器的加工和制造方法基本上與光管相同。
