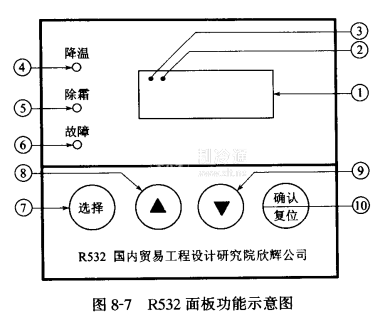

R系列智能控制器的面板功能如圖8-7所示。
R532型輸入/輸出接線如圖8-8所示。
R532面板功能介紹:
序號①一5位LED數碼管顯示屏。
序號②一冷間工況指示，當冷間設為低溫工況時亮，否則為高溫。
序號③一運行方式指示，手動或遙控方式時亮，自動方式時滅。
序號④一降溫指示燈(綠)，本冷間要求降溫時閃爍;當已投人降溫運行時，由閃轉為亮;停止降溫時燈滅。
序號⑤一除霜指示燈(黃)，本冷間要求和等待除霜時閃爍;當已執行除霜程序時，由閃轉為亮;除霜結束時燈滅。
序號⑥一指示燈(紅)，當本控制單元通信故障時燈亮;故障排除后燈滅;
序號⑦一選擇鍵，用于檢閱和修改設定參數選項翻頁。
序號⑧一增加鍵，用于密碼或參數設定值修改。
序號⑨一減少鍵，用于密碼或參數設定值修改。
序號⑩一確認/復位鍵，用于密碼或參數設定，手動強制除霜輸入后的單項確認和故障后代碼顯示的消除復位。
