蒸發(fā)器修補(bǔ)：如果蒸發(fā)器出現(xiàn)腐蝕形成的泄漏孔，可以采用下面幾種方法進(jìn)行修補(bǔ):
(1)簡(jiǎn)易修補(bǔ)法 將蒸發(fā)器漏孔周?chē)幚砀蓛簦米阅劳蟹酆妥蚤]牙托水，按10:6比例調(diào)和，待數(shù)分鐘后，粘絲即可涂于漏孔處，面積視漏孔大小而定，厚度以2~3mm為宜。
(2)膠粘修補(bǔ)法 將蒸發(fā)器漏孔周?chē)挠臀凼脙簦缓笥铆h(huán)氧樹(shù)脂金屬膠或分裝于兩管現(xiàn)場(chǎng)配制的CH-31型膠粘劑粘接(兩管的膠擠出等量后調(diào)勻),在洞的2mm周?chē)?guó)涂復(fù),使其國(guó)化24~48h為了保險(xiǎn)起見(jiàn)，可以進(jìn)行第二次涂復(fù)，范圍可再大一些。也可以用1mm厚的鋁片找凈后，涂上粘膠復(fù)于洞上，固化后即可。
(3)酸洗埋接法 先將蒸發(fā)器漏孔周轉(zhuǎn)用細(xì)砂皮處理干凈，再用1%稀確酸溶液處理，稍等片刻后抹一層三氧化鐵，過(guò)1min后，用氧化鋅溶液作助埋劑，用300W電閣鐵或火烙鐵進(jìn)行錫焊，焊補(bǔ)完后把殘余的所化鋅溶液清洗干凈。
(4)錫鋁焊接法 找一些碎鋁片和錫塊,按2.5:5.5的比例(即2.5份鋁,5.5份錫),加熱焙化鑄成15~2mm宜的鋁錫埋條。把落發(fā)器漏孔周?chē)?guó)用刀到干凈，然后用300W電烙鐵將焊條熔化，可在焊接部位下面用酒精燈加溫，直到漏孔都被焊料填滿，再用錫條(不含松香和均油)進(jìn)行搞錫，使其表面光滑。
(5)用環(huán)氧樹(shù)脂粉摩擦焊接法 用一塊刻印刷線路板，用三氧化鐵除去教銅層，然后將環(huán)氣樹(shù)脂板狂成粉來(lái)，用80目銅絲網(wǎng)過(guò)季，與松香粉混合，各占50%，再在漏孔的周?chē)乓恍┡鋵?duì)的焊劑，用300W電烙鐵與錫條在漏孔處用力摩擦，即可將漏孔處焊牢。

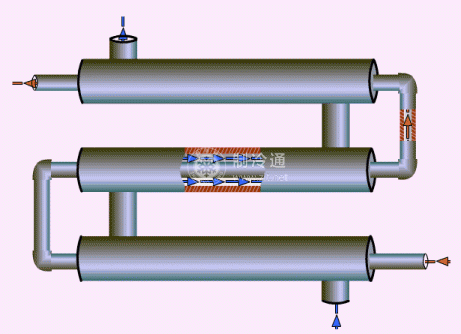

冷凝器修補(bǔ)
如果冷凝器(鋼絲盤(pán)管式)的蛇形盤(pán)管與鋼絲脫埋。具體修補(bǔ)方法是:將鋼絲和蛇形盤(pán)管上的黑漆涂層副除干凈，用細(xì)廠紙將點(diǎn)焊處砂光，用去漆皮的漆包線將鋼絲和交管捆扎緊，最后用烙鐵把漆包線、蛇形盤(pán)管和鋼絲牢牢焊在一起。
如果冷凝器管頭或連接焊部位出現(xiàn)泄漏。進(jìn)行焊補(bǔ)時(shí)，一定要放凈制冷劑。補(bǔ)應(yīng)用銀焊，并盡量做到焊補(bǔ)時(shí)間短,動(dòng)作快、補(bǔ)漏準(zhǔn)確。焊補(bǔ)時(shí)一般 選用小號(hào)焊槍埋嘴,火焰不能 過(guò)于強(qiáng)烈,要求補(bǔ)漏一次成功。
