氣缸套裝配
裝配壓縮機汽缸套時，將頂桿和彈簧裝入氣缸套的外孔內，開口銷鎖牢，再將轉動環(分左右)和墊環以及彈性圈裝好，最后檢查轉動環的移動是否靈活。
活塞、連桿的裝配
1.連桿小頭與襯套的裝配應注意配合尺寸的檢查，可用臺虎鉗或壓床將襯套壓入連桿小頭孔中，油銷方向不能搞錯，再將活塞銷放入襯套孔內，檢查其靈活性。
2.檢查活塞銷的長短，要保證鋼絲擋圈能放入活塞銷孔的植中。
3.裝活塞銷時，應檢查連桿與活塞的號碼，防止裝錯。裝配時先將活塞放在80~100℃的熱油中加熱，然后將活塞銷插入一端活塞銷孔和連桿小頭襯套孔內。裝時盡量不要用錘子敲擊，若需要敲擊時，可用木榔頭輕輕地敲打，最后把鋼絲擋圈裝入活塞銷座孔槽內。若環境溫度較低，活塞銷也要略微加熱，不然，活塞與活塞銷因金屬材料不同，其膨脹系數也不相同，若活塞銷太涼，捅入孔內局部傳熱快，沒等活塞銷裝好，活塞銷座急劇收縮，裝不進去。

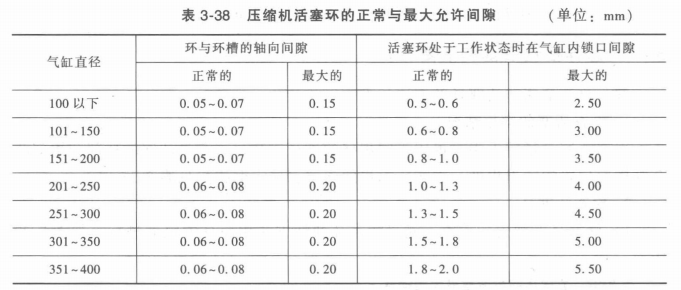

4.將氣缸和油環裝入活塞環槽內。裝配時，要檢查活塞的表面狀態，環摺口邊緣凡有毛刺應仔細刮除掉。活塞環應能方便地卡進環槽中，并在槽中靈活自如地轉動。如果發現卡咬現象，應對環槽進行修刮。活塞環兩端平面與環槽之間的間隙應在0. 05~0.08mm之間，活塞環搭口間隙取決于缸徑，一般缸徑大，間隙可略大;反之則小。具體見表3~38。
5.對活塞環進行檢驗。活塞環的兩端面應平直，不應有翹曲、扭曲等現象。檢驗時可將活塞環放在平板上，用塞尺塞人活塞環與平板之間縫隙內檢驗。其次要檢查活塞環的彈力與活塞環開口間隙，確保在活塞環未裝人活塞之前符合規定的技術標準，不然不能裝配使用。
6.對于連桿小頭是滾針軸承的，在裝配前，首先將夾圈和滾針裝入軸外殼內，然后把引套插入。
裝配時加熱小頭，將一只孔用彈性擋圈，用尖嘴鉗裝入小頭孔的凹槽內。將軸承擋圈和滾針軸承裝入小頭孔內，再放入軸承擋圈，然后裝上另一只孔用彈性擋圈。
