檢查制冷壓縮機活塞和活塞環的方法如下:
1.檢查活塞的磨損情況
根據活塞直徑的大小，可用不同規格的外徑千分尺來測量活塞的環部和裙部?jī)蓚€(gè)縱橫面位置的磨損程度。立式壓縮機的活塞，最大磨損量見表3-37。
2.檢查活塞環

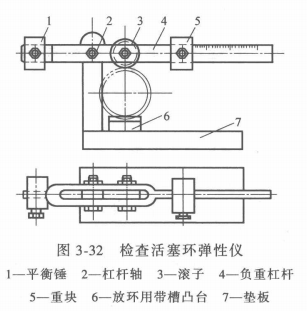

1)活塞環的彈力的檢查。測量活塞環彈性方法用簡易的儀器進行，如圖3-32所示。
一般壓縮機的活塞環直徑在40~100mm時，彈力為(1.08~1.37)x10?Pa;直徑在100~300mm時，彈力為(0. 49~1. 08) x 10?Pa。如果彈力降低到原有值的25%時，應更換。
2)活塞環鎖口間隙的檢查。將活塞環水平放置在氣缸套內，用塞尺測量活塞環鎖口間隙。如果超過正常間隙0. 004D里;時，必須更換新的。
3)活塞環軸向間隙的檢查。用塞尺測量活塞環與環相高度之間的正常間隙，一般為0.05~0.095mm，如超過其間隙一倍以上，應更換新的。若活塞環高度磨損(軸向)達0. 1mm時，也應更換新的。若新活塞環放置環槽中，軸向間隙仍超過上述要求，說明環槽的高度已磨損，則不做修理，必須更換新活塞。

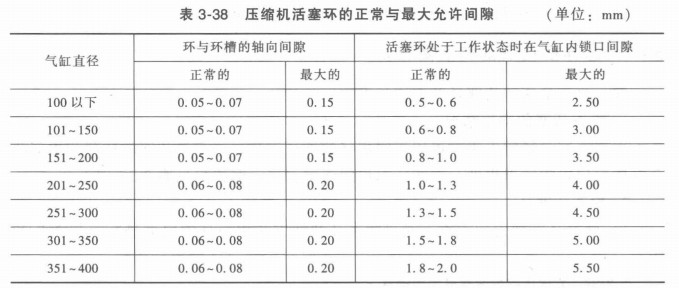

4)活塞環厚度的檢查。用游標卡尺或外徑千分尺測量活塞環厚度，若活塞環厚度為4. 5mm，其外圓面的磨損最達0. 5mm時，應更換新的。活塞環徑向厚度與環槽的深度，其間隙不應小于0. 3mm。活塞環的正常與最大允許間隙，見表3-38。
