電源及控制電路板通常安裝在電冰箱后面的保護單內，并通過卡扣固定在箱體上。電源及控制電路板主要用來為電冰箱各單元電路或電器部件提供工作電壓，同時接收人工指令信號及傳感器送來的溫度檢測信號，并根據人工指令信號、溫度檢測信號及內部程序輸出控制信號，對電冰箱進行控制。
拆卸電冰箱電源及控制電路板時，可首先將電源及控制電路板上的保護單取下，將電源及控制電路板上的連接插件拔下，最后將電源及控制電路板從電冰箱電路板支架上取出。

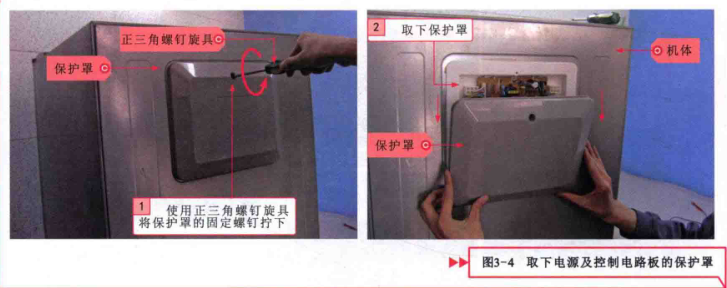

取下電源及控制電路板上的保護罩
電冰箱電源及控制電路板安裝在電冰箱后殼的保護罩內，首先需要將保護罩取下，圖3-4為取下電源及控制電路板的保護罩。
拔下電源及控制電路板上的連接插件
取下電源及控制電路板上的保護罩后，接下來分別拔下電源及控制電路板上的連接引線，如圖3-5所示。
取下電源及控制電路板
拔下電源及控制電路板與其他部件的連接插件后，最后將電源及控制電路板從電冰箱箱體上取下，如圖3-6所示。完成對電冰箱電源及控制電路板的維修后，回裝該電路板時，應注意相關線路的連接，嚴禁出現插頭松動、線路連接錯誤等現象，使用固定螺釘固定時，應避免螺釘過大對部件的損壞，圖3-7為電源及控制電路板的安裝操作。
