充氮檢漏設備的連接需要用到的設備有氮氣鋼瓶、減壓器、高壓連接軟管、三通壓力表閥、管路連接器等。圖2-16為制冷管路充氮檢漏設備的連接關系示意圖。
通常將充氮檢漏設備的連接分為四步：第一步是用切管器切開壓縮機工藝管口的風口；第二步是將管路連接器插入工藝管口中，并用氣焊設備焊接；第三步是用連接軟管將管路連接器與三通壓力表閥連接；第四部是用另一根連接軟管將三通壓力表閥與氮氣鋼瓶上的減壓器出口連接。

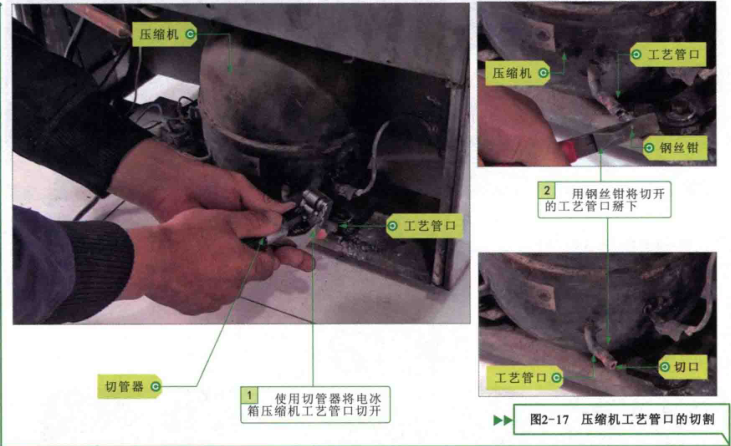

制冷產品的管路系統是一個封閉的循環系統，對管路充氮時，應是在制冷管路中回收或釋放制冷劑后，再將壓縮機工藝管口的封口切開，可方便管路的連接，下面我們以電冰箱管路為例，圖2-17為壓縮機工藝管口的切割。

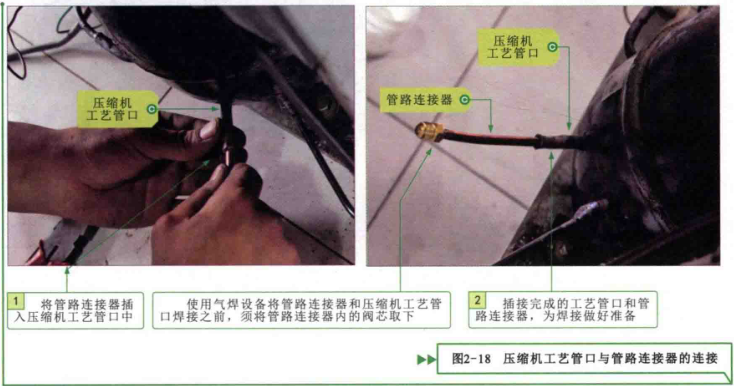

壓縮機的工藝管口無法直接連接軟管，所以需要將管路連接器焊接到工藝管口上，再通過管路連接器的螺口與連接軟管連接，具體操作如圖2-18所示。
