故障空調器簡單介紹
華寶KFR-50LW/K2D1為早期柜式空調器，室內機電控系統設有室內機主板和顯示板，室外機沒有設電路板，只有室外管溫傳感器通過引線送到室內機顯示板處理。室內機需要改動的負載有室內風機和同步電機及引向室外機負載的供電引線。
說明:本節將顯示板及電控盒從室內機上取了下來，是為了圖片清晰及可以更直觀地介紹代換步驟，實際操作時在室內機上即可完成。
通用板設計特點

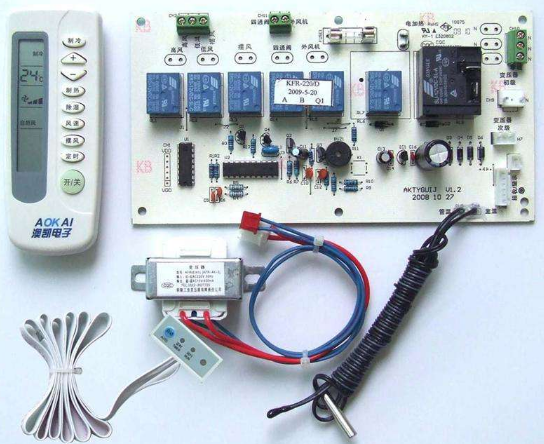

通用板實物外形及插頭功能作用特點如下。
①自帶變壓器、遙控器、接線插，方便代換。②自帶環溫、管溫傳感器且直接焊在通用板上面，無需擔心插頭插反。③通用板上使用漢字標明接線端子的作用，使代換過程更為簡單。④此類通用板采用指示燈指示空調器運行狀態，也有一些通用板使用LCD顯示屏顯示空調器的運行狀態，兩種通用板安裝方法相同。⑤電源零線N為主板供電，同時還有5個接線端子與N相通，為室內風機、同步電機、輔助電加熱提供電源零線，室外機負載的零線由電源輸入端子直接供給。
