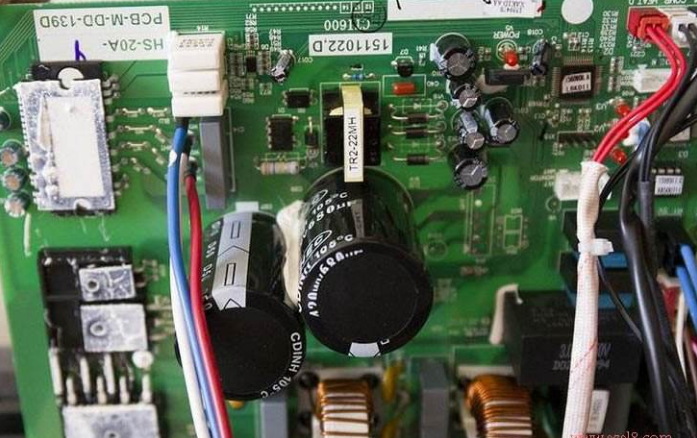

主板根據工作電壓不同，設計為兩個區域:交流220V為強電區域，直流5V和12V為弱電區域。
強電區域插座設計特點:大2針插座與壓敏電阻并聯接變壓器一次繞組，最大的3針插座接室內風機，壓縮機繼電器上方端子(如下方焊點接保險管)接L端供電，另1個端子接壓縮機引線，另外2個繼電器的接線端子接室外風機和青島四通閥線圈引線。
弱電區域插座設計特點:小2針插座(在整流二極管附近)接變壓器二次繞組，2針插座接傳感器，3針插座接室內風機東爾反饋，5針插座接步進電機，多針插座接顯示板組件。
通過指示燈可以了解空調器的運行狀態，通過接收器則可以改變空調器的運行狀態，兩者都是CPU與外界通信的窗口，因此通常使指示燈和接收器、應急開關等單獨位于一塊電路板上，稱為顯示板組件(也可稱顯示電路板)。
M應急開關的作用是在沒有遙控器的情況下能夠使用空調器，通常有2種設計方法:一是直接焊在主板上，二是與指示燈、接收器一起設計在顯示板組件上面。
空調器工作電源交流220V供電L端是通過壓縮機繼電器上的接線端子輸入的。而N端則是直接輸入的。
室外機負載(壓縮機、室外風機、四通閥線圈)均為交流220V供電，3個負載共用N端，由電源插頭通過室內機接線端子和室內外機連接線直接供給;每個負載的L端供電則是主板通過控制繼電器觸點閉合或斷開完成的。
