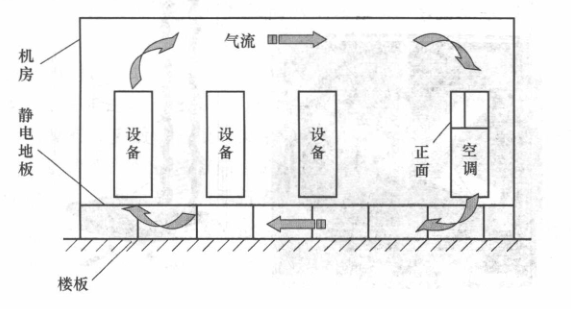

下送風上回風方式是大中型數據中心機房普遍采用的一種送風方式。下送風方式是在機房空調機組底部做一個支架,支架高度與機房的活動地板高度相同,活動地板空間用作空調送風的通道。機房專用空調機組的風機將經過處理的低溫空氣直接向機房防靜電地板下面送風。利用活動地板形成的空間作為一個靜壓箱,在地板下形成40~70Pa的風壓,然后通過通信設備底部開口處、地板出風口,進入機房和通信設備內,氣流由下向上流動對設備進行冷卻,帶走通信設備和機房的熱量。通過機房上部空間返回到空調機組內,進行冷卻降溫處理,再循環使用。如圖4-1所示。
空調機組送出的低溫空氣迅速冷卻設備,利用熱力環流能有效達到冷卻效率。因為熱空氣密度小而輕,它會入上升;冷空氣密度大而沉,它會往下降,填補熱空氣上升留下的空缺,形成氣流的循環運動,這就是熱力環流。熱力環流不同于水平流動的風,它是空氣上下垂直的對流運動,冷與熱激發出氣流緩慢的運動。跟風不一樣,風能夠改造局部環境的氣候,而熱力環流是氣流運動的原始動力。利用氣流的原始動力,可以不用設置動力設備,同樣達到最佳的冷卻效果。
