發射二極管驅動電路

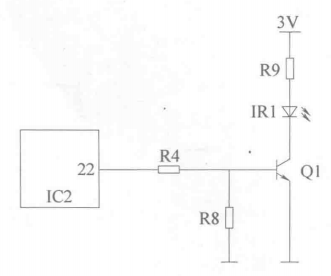

發射二極管馭動電路原理圖見下圖，當按壓按鍵時，CPU通過引腳檢測到相應的按鍵功能(如“開關")，經過指令編碼器轉換為相應的二進制數字編碼指令(以便遙控信號被室內機主板CPU識別讀出)，再送至編碼調制器，將二進制的編碼指令調制在38kHz的載頻信號上面，形成調制信號從22腳輸出;經R4送至三極管Q1的基極(B),使Q1的集電極(C)和發射極(E)導通，3V電壓正極經電阻R9、紅外發光二極管(發射二極管)IR1, Q1到3V電壓負極，IR1將調制信號發射出去，發射距離約7m。
遙控器檢查方法
遙控器發射的紅外線信號，肉眼看不到，但手機的攝像頭卻可分辨出來。方法是使用手機的攝像功能，將遙控器發射二極管對準手機攝像頭，在按壓按鍵的同時觀察手機屏幕，如果在手機屏幕上觀察到發射二極管發光。則說明遙控器正常;如按壓按鍵的同時，發射二極管并不發光，則說明遙控器有故障。
