環溫和管溫傳感器電路工作原理相同，下面以環溫傳感器為例介紹其工作原理。環溫傳感器(負溫度系數熱敏電阻)和電阻Rl7組成分壓電路，R17兩端電壓即CPU⑤腳電壓的計算公式為:5XR17/(環溫傳感器阻位十R17);環溫傳感器阻位隨房間溫度的變化而變化，CPU⑤腳電壓也相應變化。環溫傳感器在不同的溫度有相應的附值，CPU⑤腳有相應的電壓值，房間溫度與CPU⑤腳電壓為成比例的對應關系，CPU根據不同的電壓值計算出實際房間溫度。

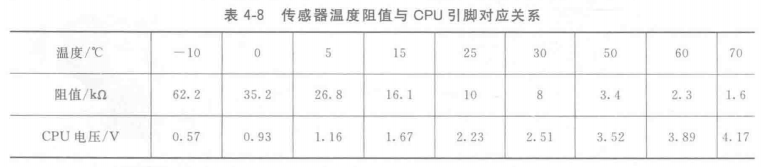

美的空調器的環溫和管溫傳感器均使用25 ℃/10kΩ型，傳感器在25℃時阻值為10kΩ，在15℃時阻值為16. 1 kΩ，傳感器溫度限值與CPU引腳對應關系見表4-8。
測量傳感器插座分壓點電壓
由于環溫傳感器和管溫傳感器使用型號相同，分壓電阻阻值也相同，因此在同一溫度下分壓點電壓即CPU引腳電壓應相同或接近。
在房間溫度約25℃時，使用萬用表直流電壓擋測量傳感器電路插座電壓，實測公共端電壓為5V，環溫傳感器分壓點電壓約為2. 2V,管溫傳感器分壓點電壓為約2. 1V。
常見故障 實際檢修中，管溫傳感器損壞比例遠大于環溫傳感器，許多保護都是由它引起的，所以在檢修電路故障時，應首先測量管溫傳感器阻值是否正常。
