直流12V和5V負載
①直流12V負載直流12V取自主濾波電容正極，主要負載: 7805穩壓塊、繼電器線圈、PG電機內部的霍爾反饋電路板、步進電機線圈、反相馭動器、蜂鳴器。
說明:PG電機內部的霍爾反饋電路板一般為直流5V供電;關的空調器例外，使用直流12V供電。
②直流5V負載直流5V取自7805的③腳輸出端，主要負載:CPU、存儲器、光禍、傳感器電路、顯示板組件上接收器、數碼管、指示燈等。
掛式空調器設有7812穩壓塊的電源電路

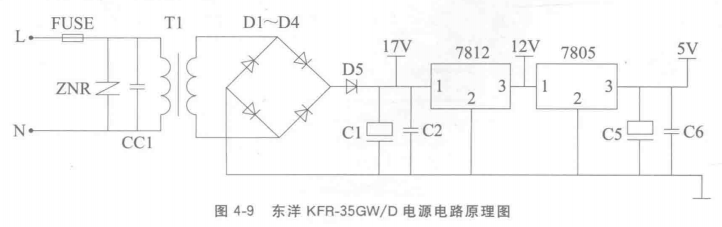

東洋KFR-35GW/D室內機主板電源電路設有7812穩壓塊，圖4-9為電路原理圖。
電容cc1為高頻旁路電容，用以旁路電源引入的高頻干擾信號，F(xiàn)USE(保險管)、ZNR(壓敏電阻)組成過壓保護電路。T1(變壓器)、D1~D4(整流二極管)、D5, C1和C2(濾波電容)組成降壓、整流、濾波電路，濾波電容C1正極約為直流17V的電壓送往7812的①腳輸入端，經內部電路穩壓，在③腳輸出穩定的直流12V電壓，為主板12V負載供電;其中一個分支送往7805的①腳輸入端，經內部電路穩壓后在③腳輸出穩定的直流5V電壓，為主板5V負載供電。
電路檢修技巧
①遇到主板無5V故障，使用反向檢修法，排除主板無短路故障后，先檢查12V電壓，再檢查變壓器二次繞組插座電壓。然后檢查變壓器一次繞組插座電壓，直至查到故障元件并進行更換。
②空調器上電無反映故障，可用萬用表電阻擋測量插頭L、 N阻值，如為無窮大，可判斷為變壓器一次繞組或保險管開路;如實測為變壓器一次繞組的阻值，則可用萬用表交流電壓擋測量一次繞組插座內是否有電壓。
③更換變壓器時，如無原型號備件，使用配用元件時，應注意:功率、輸出電壓及外形(用于固定)均應相同。如變壓器繞頭插頭形狀不一樣，則可用烙鐵將引線直接焊在主板插座相對應的焊點上。
