測量操作說明
1.直流電壓測量
①用途:測量主板5V, 12V、弱電信號處理電路等所有部位的直流電壓。②操作說明:將萬用表轉盤撥到直流電壓擋，黑表筆接地.紅表筆接需要側量的部位，顯示屏即可顯示側量部位的直流電壓值。③注意事項:測量直流電壓時需要將萬用表黑表筆接地.紅表筆接需要測量的部位。實際測量時如紅、黑表筆接反，萬用表顯示電壓值會為負數。④舉例:測量主板直流12V電壓，將黑表筆接地，紅表筆接7812穩壓塊的③腳輸出端，實測電壓為直流12V。
2.交流電壓測量

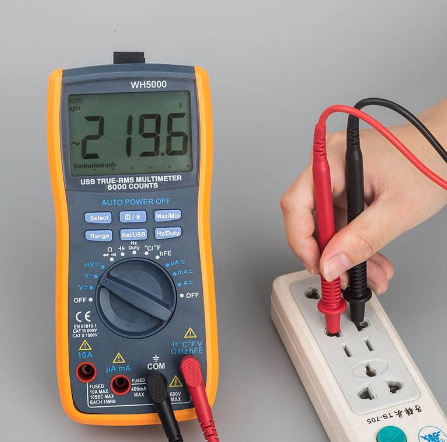

①用途:測量單相220V電源、三相380V電源、變壓器一次繞組和二次繞組電壓、室內和室外風機、壓縮機、四通閥線圈供電等。②操作說明:將萬用表轉盤撥至交流電壓擋，紅表筆和黑表筆接需要側量的部位，顯示屏即可顯示測量部位的電壓值。③說明:測量交流電壓時，紅表筆和黑表筆不分正負。④舉例:測量電源插座交流電壓，將紅表筆和黑表筆接電源插座的2個插孔，實測電壓為交流218V。
3.交流電流測量
①用途:測量空調器整機運行電流、濟南壓縮機運行電流、室內和室外風機運行電流等。②操作說明:將萬用表轉盤撥到電流擋上合適的雖程，鉗表夾取待測導體。然后緩慢地放開扳機，直到鉗頭完全閉合，注意要將待測導體放到鉗頭的中央，顯示屏即可顯示導體的運行電流值。③注意事項:鉗表一次只能測量一個電流導體，若同時測量兩個或以上的電流導體。則測量讀數是錯誤的。④舉例:測量海信KFR-25GW定頻空調器室外機電流，在空調器正常運行時，鉗頭夾住室外機接線端子的2號N端零線，實測電流為4. 03A;如果將鉗頭同時夾住2根引線，比如室外機的2號N端零線和3號CM壓縮機引線，則實測電流約為0A，得出數值為錯誤值。在維修時容易引起誤判。
