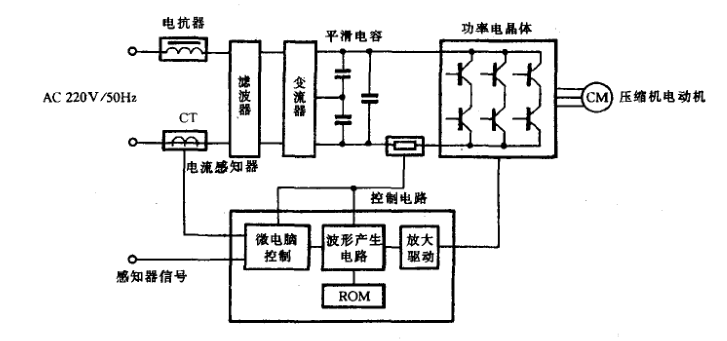

2-82是變頻空調器原理框圖,變頻器中的電腦控制系統,對各取樣點傳來的信號進行分析處理,并經內部波形發生器產生新的控制信號,再經驅動放大去控制變頻開關,產生相應頻率的模擬三相交流電壓,供給壓縮機。
波形發生器輸出的控制信號是幅度不變的群脈沖,脈沖的寬度按需要變化,其相應占空比變化而導致信號的頻率、模擬的正弦波信號幅度也隨之可變,這就是V/F等比例控制方式。采用群脈沖(單數)方式,目的在于減少模擬正芝波中高次諧波分量的影響。
