窗式空調器為整體式空調器的典型代表，因與建筑物窗子配合又有臥式和豎式之分(也稱標準式和鋼窗式);按功能分類有單冷卻型(冷風型)、冷熱兩用熱泵型、冷熱兩用電熱型等。

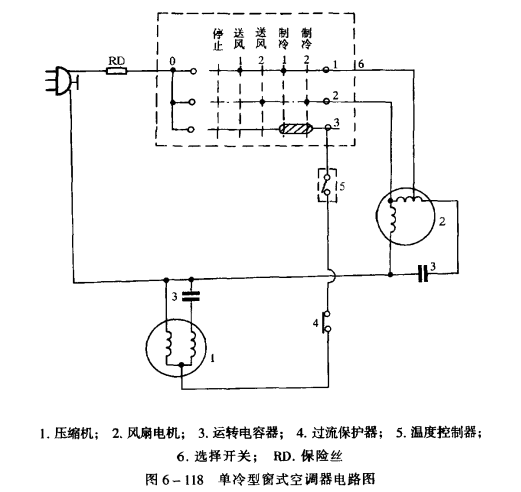

單冷型窗式空調器電路如圖6一118所示。濟南壓縮機為全封閉式，電源為單相220V, 50Hz，壓縮機采用PSC啟動方式，有一只運轉電容器串聯在繞組中，以改善壓縮機的啟動和運轉性能，提高功率因數。單相電源風扇電機電路中也串聯一只運轉電容器，起同樣的作用。
壓縮機主電路中有一只過載保護器，其結構為雙金屬片圓殼式，裝于壓縮機外殼上。制冷壓縮機的開、停由溫度控制器控制，壓力式感溫元件置于空調器回風口處，能感受室內溫度。當室溫高于事先調定的溫度時，溫控器觸點吸合，接通電動機電路。壓縮機啟動運轉，空調器開始制冷。當室溫降至需要的溫度時，溫控器觸點斷開使壓縮機電路斷電、停機。
空調器的選擇開關為五擋:送風(強、弱)、制冷(強、弱)、停止。圖中當選擇開關置于制冷1位置時，主令開關接點0與1接通、0與3接通。其他接點不通，此時為弱冷擋，制冷壓縮機制冷。弱冷擋時，制冷機運轉，室內風扇以低速擋運轉。
將主令開關置于制冷2位置時，主令開關接點0與2接通,0與3接通，風扇在高速下運轉，壓縮機同時運轉制冷，此時為強冷狀態。用于房間內的急速降溫。
當主令開關置于送風量時，0與1接通，風扇低速運轉，壓縮機不制冷，只有風扇低速運轉，即弱風。風扇電機因抽頭不同而有高速(強風)、低速(弱風)或中速運轉的不同。壓縮機不制冷時，風扇運轉用于室內通風換氣。
室內的溫度由溫度控制器進行控制，其高低由空調器控制面板上的溫度控制旋鈕的位置而定。在一般情況下，溫度控制旋鈕逆時針旋轉，溫度低，相反，溫度高。
