冷藏箱的制冷系統主要由壓縮機、冷凝器、蒸發器、儲液器、干燥過濾器和膨脹閥(毛細管)等組成。冷藏、冷凍柜的制冷系統以前多采用開啟式氟利昂壓縮機組，近年更多采用半封閉機組或全封閉機組。
封閉式機組

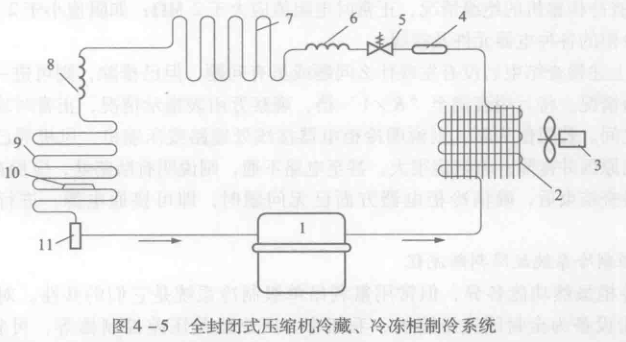

開啟式壓縮機的制造和檢修比較簡單，但比較笨重，材料消耗多，密封性能差，制冷劑易泄漏，因此和逐漸被半封閉式或全封閉式壓縮機所替代。圖4-5所示為采用全封閉式壓縮機的冷藏、冷凍柜制冷系統，其機組由全封閉式壓縮機、冷凝器、電磁閥、干燥過濾器、毛細管、蒸發器和分液簡等組成。
機組設有兩個蒸發器，一個為冷凍室蒸發器，一個為冷藏室蒸發器，兩者之問為串聯關系，通過細連接管連接。為防止停機后儲液器中的高壓制冷劑進入攻發器，令再次開機時出現“液擊”故障，在制冷系統中安有電磁閥。
工作時，來自冷凝器中的高壓液態制冷劑通過干燥過濾器過濾，被毛細管節流后，進入冷凍室蒸發器進行汽化制冷，然后再經過細連接管節流后進入冷藏室汽化制冷，之后制冷劑蒸汽經集氣簡進入回氣管，被壓縮機吸回，完成制冷循環。
