空氣分離器又稱為不凝性氣體分離器。空氣分離器的作用是將制冷系統中不凝性氣體和氨分離開，并將不凝性氣體排出系統外，從而使制冷系統維持正常的冷凝壓力，降低能耗成本，提高制冷效率。空氣分離器的形式一般有立式及臥式兩種。

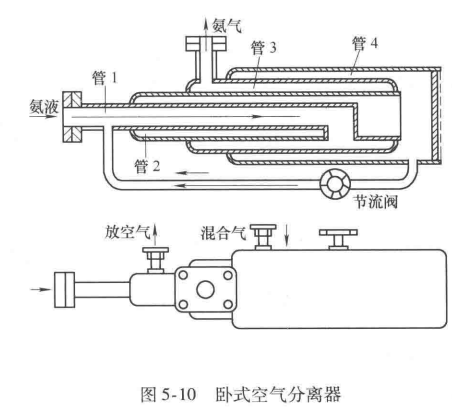

臥式空氣分離器由四重套管組成，因此習慣又叫四重管式空氣分離器。其結構如圖5-10所示。臥式空氣分離器的操作規程如下:
1)開啟冷凝器或貯氨器的放空氣閥。
2)開啟回氣閥，微開節流閥，使氨液節流后進入空氣分離器內吸熱蒸發成為氣體，由回氣管流回。
3)開啟混合氣體閥，微開放空氣閥。此時，空氣分離器內的混合氣體被冷卻降溫，大部分氨氣被冷凝成液體留在下部，空氣被降溫但不冷凝仍處于設備上部。
4)稍微開啟放空氣閥，空氣即被放出制冷系統。
5)在排放空氣時，節流閥開啟度可視回氣管道上的結霜情況而定。一般結霜長度以0.5~1.5m為宜。
6)放空氣器外競不應全部結霜，結霜量達到容器的50%時，即應關閉節流閥，開啟液體回流閥和開啟節流閥，將管內冷凝的氨液排出去。交替供液，直至放空氣工作結束。
7)在放空氣時，要注意觀察裝水容器內水的變化情況。如果水內出現氣泡上升，說明放出的是空氣;如果水漸漸呈乳白色,氣泡變小，并發生輕微的爆有聲，水溫上升，并有較重氨味，說明放出的是氨氣，可以停止放氣。
8)停止排放空氣時，先關閉混合氣體進氣閥，稍等一會兒將放空氣和節流閥關閉，然后開啟液體回流閥，等回氣管上霜層融化后將液體回流閥關閉。
9)將冷凝器與高壓貯液器上的放空氣閥關閉。臥式放空氣器安裝時，應注意進氨液的一端要稍高一些，高度差一般在30~50mm，以便被分離下來的氨液流進旁通管。
