壓縮機水平放置后的裝配
1、裝上平衡油缸套和平衡活塞，以及油缸套和油活塞(包括密封圈和壓板)。
2、將吸氣端座平面放上紙墊，裝上吸氣端蓋，要對準定位銷和緊固連接螺釘，然后裝上能量調節指示器、組件和帽蓋。
3、裝上壓縮機的聯軸節，將壓縮機裝到機組上。
4、聯軸器的安裝:
①將飛輪與電動機半聯軸器的連接螺釘緊固。

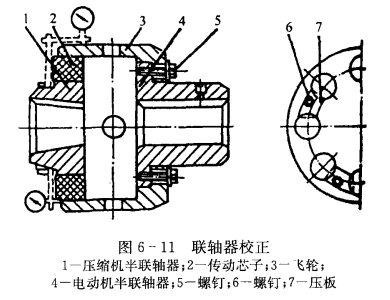

②將千分表固定在壓縮機半聯軸器上，如圖6-11所示。
測量飛輪的外圓表面和端面，應達到下列要求:兩軸的不同心度偏差應小于或等于0.04mm; 飛輪的端面跳動量小于或等于0. 10mm。
(5)裝上止回閥，氣體過濾器，安全閥以及油壓調節閥。
潤滑系統的裝配
1、油泵裝配:
①將軸承和軸裝入殼體內，再把油道墊板放入泵體，方向不要裝錯，以防油泵不上油。
②將內、外齒輪以及偏心套裝入泵體，用手轉動是否靈活。
③將軸承裝入軸承端座上，與泵體和連接螺釘堅固。
④擰緊軸承兩端的鎖緊螺母，再裝上后端蓋。
⑤軸封的裝配步驟與拆卸相反。
⑥把油泵裝到機組上，校正聯軸器，緊固底腳螺栓，然后再把支架與泵體和連接螺釘擰緊。
2、裝上粗、精濾油器，以及各部位的連接油管。
3、將四通閥裝入控制臺，并與油管連接。
