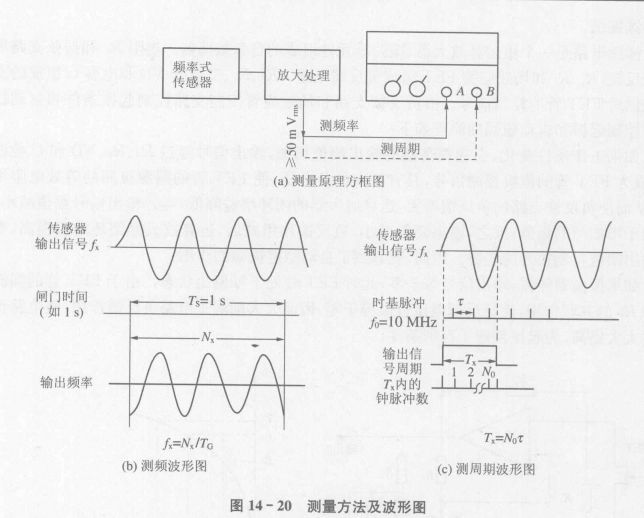

頻率式傳感器已將被測非電量轉換成為頻率信號,因此,可采用兩種方式測量。一種是測量其輸出信號的頻率,另一種是測量其周期。前者適用于振藍頻率較高的情況,后者適用于振功頻率較低的情況。兩者均可分別采用電子計數的測頻和測周期(或測時間)功能測量,如圖14-20所示。或者根據具體情況,自行設計測頻和測時專用電路。
根據圖14-20所示的測量頻率和周期的原理，則
必須注意:當被測振蕩頻率低于所選用的通用計數器的內部石英晶體振劃器的頻率(時鐘頻率)時,必須采用周期或時間間隔測量功能,或者采用等精度計數器,否則將會由于數字儀器固有±1誤差而造成極大的測量誤差。例如,傳感器輸出信號頻率為1Hz,若仍然采用測頻方法測量,取測量閘門時間為1s,測量結果可能會產生100%的誤差。在這種情況下,為了提高測量精度,可以利用周期測量法或多周期測量方法。
