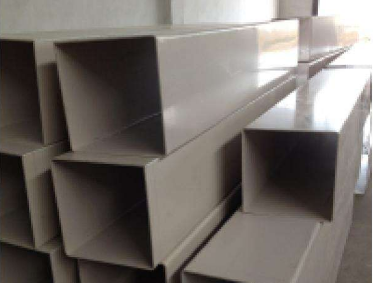

硬聚氯乙烯板矩形風管扭曲、翹角的主要表現是:風管表面不平，對角線不相等，相鄰表面互不垂直，兩管端平面不平行。
風管產生扭曲、翹角現象，將使風管與風管連接受力不均，法蘭墊片不嚴密，增加漏風量;風管系統由于達不到平直要求以及受力不均而損壞，降低使用壽命。
矩形風管產生扭曲、翹角的原因主要是由于在展開下料過程中，矩形板料的四個邊沒有嚴格角方，風管兩個相對邊的長度與寬度不相等;加熱折方不準確;以及塑料焊接的坡口不正確。
1、由于硬聚氯乙烯塑料板是采用層壓法制成，在制作風管過程中再次被加熱后，由于板材內部存在各向異性與殘余應力，冷卻后將會出現收縮現象。因此，下料之前必須對每批板材做收縮量試驗，確定實際收縮值后，劃線時將收縮量部分放出后，再行下料。板材劃線下料時，應與金屬風管一樣，用角尺對板材四角進行角方。
2、在板材劃線下料時，必須保證兩個相對邊的長度與寬度相等，并將兩塊片料疊合以檢驗尺寸的準確性。
3、為了保證硬聚氯乙烯塑料板矩形風管的強度，焊縫不設于四個棱角處。四個棱角應當采用塑料板折方用管式電加熱器進行折方成形。折方時，要將劃好線的板材放在兩根管式電加熱器中，將折線對準加熱器.使折線處進行局部加熱。加熱處變軟以后，抽出后放到扳邊機或者折方機上，將板材折成90°角，待加熱處冷卻定形后，取出便可。
4、焊接硬聚氯乙烯塑料板時，為了使板材很好地結合，并具有較高的焊接強度，應當對板材的板邊進行坡口，坡口的角度與尺寸應均勻一致。
