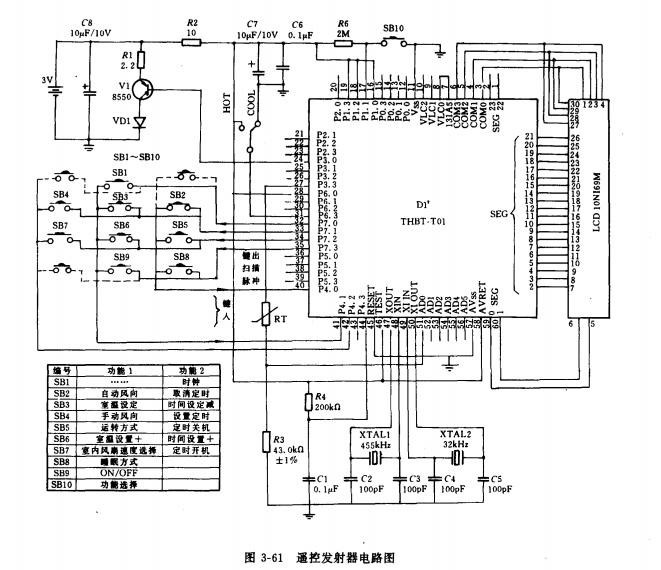

遙控器發射器的具體電路如圖3-61所示。由圖可知,發射器主要由大規模集成電路芯片DI(THBT-T01)、455kHz晶體振蕩器、32kHz晶體振蕩器、LCD液晶顯示屏、室溫傳感熱敏電阻Rt、LED紅外線發射二極管,激勵三極管V1、鍵盤矩陣電路等元件組成。該發射器由5號電池供電,電壓為3V。
該發射器采用雙時鐘脈沖振蕩電路,其中晶體XTAL1,電容C2、C3(100pPF)和D1第47、第48腳組成455kHz時鐘振蕩器,振蕩器產生的455kHz的脈沖信號經分頻以后產生38kHz的載頻脈沖。由晶體XTAL2、電容C4、C5(100pF)和集成電路D1第49、50腳組成32kHz(確切值為32.768kHz)的振蕩器,其輸出信號主要供時鐘和液晶顯示用。
DI的第32一35腳是掃描脈沖發生器的四個輸出端,第40~42腳是鍵信號編碼器的三個輸入端,四個輸出端和三個輸入端構成4X3鍵矩陣,可以有12個功能鍵位。由于使用了SB10功能轉換鍵,實際上只用9了個鍵位,這9個鍵位中6的個鍵SB2一SB7具有雙重功能,遙控器工作時,單片機第32一35腳輸出時序掃描脈沖。
由圖3-61可知,D1系四列扁平、塑封80腳專用微電腦芯片,3V電源經R2降壓以后接VDD、AVREF,Vss接電源負極。
