氣焊是利用氣體火焰產生的熱最來進行的一種焊接(或切割)方法。氣焊通常采用的氣體為乙炔和氧氣。氣焊一般用于DN>57mm，壁厚小于3. 5mm的管道焊接。氣焊焊接規范主要包括焊絲成分與直徑、焊嘴直徑及焊接速度等。
1.焊絲
焊絲的成分通常應與焊件的成分相同或相近。焊絲直徑的大小主要根據焊件的厚度確定，并且要考慮接頭及坡口形式。通常情況下，焊件越厚，焊絲直徑越大。
2.焊嘴直徑
焊嘴直徑應根據焊件的材料及厚度確定。焊件厚度越大、導熱性越好、熔點越高，所選用的焊嘴直徑也應越大。
3.焊接速度
焊接速度與焊縫位置、焊件的熔點及厚度有關.熔點高、厚度大的焊件，焊接速度應慢些，以免產生未熔合現象;反之，焊接速度應快些.以免燒穿或過熱。
4.焊炬傾斜角

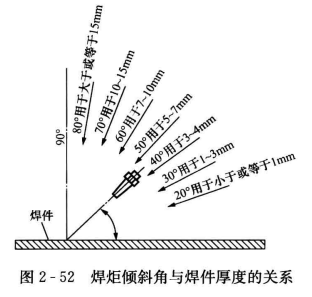

焊接時，應保持焊嘴和焊絲的軸線的投影與焊縫重合。焊炬與焊縫的夾角a對焊接也有較大影響，a越大，熱量越集中。如圖2-52所示為焊接低碳鋼時a與焊件厚度的關系。焊接剛開始時，a應大些。
5.焊接方向

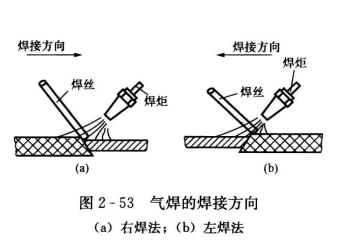

氣焊按焊接方向分為右焊法和左焊法(圖2-53)。其中，右焊法較為常用。氣焊的接頭及坡口形式、焊接位置等內容與電焊相同。
