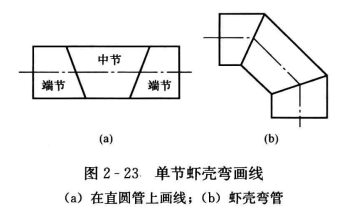

單節蝦殼彎管的一個中節、兩個端節在畫線下料時，可以在鋼板上進行;然后，將每節都彎成圓形，進行組對后焊接成蝦殼彎管。但最好在現成的直圓管上進行，這樣既保證加工制作的準確性，又能節省時間。如圖2-23 (a)所示，把中節按水平轉1800，再上下各放上一個端節，這樣就成了單節蝦殼彎管，如圖2-23 (b)所示。
1、應先在管道上畫出兩條對稱的中心線，用中心線輕輕沖之，把樣板中心對準管道的中心線畫出實樣。如用卷板管制作彎頭時，其縱向焊縫應交叉布置在彎頭的兩側。
2、線畫好后進行切割，并應清除管端的熔渣。
3、焊接彎頭的節與節之間焊縫應開坡口，坡口角度在彎頭背上為20°~25°，兩側30°~35°,彎頭里邊為40°~45°
4、然后，按焊接要求進行組對和定位焊，并用角尺校正其角度。在拼接時還應注意，由于管子壁厚的因素，拼接的彎頭常出現勾頭現象，這時應將彎頭背部整修割去一點。對公稱通徑大于或等于DN400mm的焊接彎頭，應在其內側的焊縫根部進行封底焊。
