直燃式溴化鋰吸收式冷熱水機組的工作原理

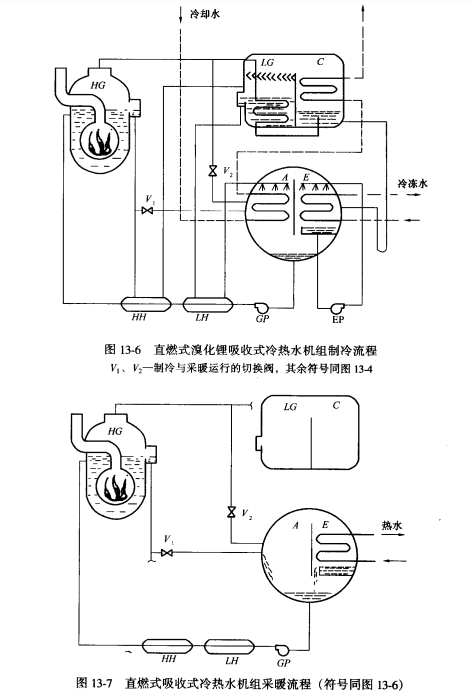

圖13-6和圖13-7是一直燃式溴化鋰吸收式冷熱水機組的制冷流程和采暖流程。
這種機組與雙效溴化鋰吸收式制冷機組類似，所不同的是高壓發生器直接利用燃料燃燒產生的熱量來產生冷劑水蒸氣。在這種直燃式溴化鋰冷溫水機組中的高壓發生器實質上是一臺蒸汽鍋爐。它也是由鍋筒和燃燒設備所組成。但由于壓力低，鍋筒不一定是圓形的的，可以是其他形狀。燃燒設備由燃氣或燃油的燃燒器、燃料供給系統，點火裝置、送風系統、燃燒室、安全裝置所組成。在制冷運行時，關閉閥門V1和V2(如圖13-6)。其溶液循環和冷劑水循環如下：
溶液循環：由吸收器出來的稀溶液，經低溫和高溫熱交換器預熱后進入到高壓發生器，并在其中被加熱產生冷劑水蒸氣，溶液濃度變高，成為中間溶液。該溶液經高溫溶液熱交換器冷卻后，進入并在低壓發生器中產生冷劑水蒸氣，液成為濃溶液，經低溫熱換器冷卻后，返回吸收器中吸收水蒸氣而成為稀溶液。這里的溶液是串聯循環流程。直燃式機組中用串聯循環的流程比較多，是因為高壓發生器中燃燒溫度很高，采用溶液串聯循環有利于防止溶液濃度過高而結晶。
冷劑水循環：由高壓發生器出來的冷劑水蒸氣，在低壓發生器中加熱溶液而成為凝結水，經節流后，進人冷凝器中，低壓發生器產生的冷劑水蒸氣在冷凝器中冷凝成水。在凝器中的這兩股水一起節流后進人蒸發器吸熱汽化，冷卻冷凍水。
直燃式溴化鋰冷溫水機組的特點
直燃式溴化鋰冷溫水機組是利用燃油或燃氣燃燒產生的熱量為熱源的。它是在蒸汽型和熱水型溴化鋰制冷機的基礎增上，增加熱源設備發展而來的。其主要特點如下：
（1）熱源自備，無需熱網或建單獨鍋爐房，可節省占地面積及投資;
（2）環境污染小，是由于該機組燃料采用燃油或燃氣，燃燒完全，即使燒境保護限制嚴格的地區也可使用;
（3）熱能利用率高。制冷主機與燃燒設備一體化，減少熱媒輸送過程的熱量而損失，而且可根據負荷變化調節燃料耗量，提高了熱能利用率;
（4）節約電力。由于溴化鋰機組用電量很低，因此可以用在電力短缺的地區。也可以平衡城市中煤氣和電力消耗，有利于城市季節能源的合理利用。如夏季是城市用電高峰及用氣低谷的季節，空調冷源的燃氣化可以做到削用電高峰補用低谷的作用;
（5）主機安裝筒單，操作方便。
