結構:氧化鋰濕敏電阻是利用吸濕性鹽類潮解,離子導電率發生變化而制成的測濕元件。由氧化鋰感濕膜電極,基片和引腳組成,其結構如圖3-13所示。
工作原理:氧化鋰是一種離子型電解質鹽,通常與聚乙烯醇組成混合體,其他和鹽溶液具有低的蒸汽壓,在同一濕度下與水的飽和蒸汽壓特別大,因此,極易吸濕,也極易脫濕。氨化鋰在吸濕或脫濕過程中,感濕膜中氧化鋰的電解平衡會移動,導電性能變化,即阻值變化。當溶液置于一定溫濕場中,若環境相對濕度較高,溶液將吸收水分,使?jié)舛冉档?溶液電阻率增高;反之,環境相對濕度變低時,則溶液濃度升高,其電阻率下降,從而可以間接測量出氣體中的相對濕度。

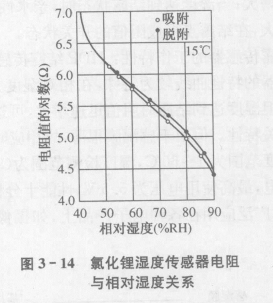

特性:氯化鋰濕度傳感器測量范圍為(10~95)%RH,在(50~80)%RH相對濕度范圍內,電阻和濕度呈線性變化關系,工作溫度為-10~50℃,響應時間小于60s。氯化鋰濕度傳感器的濕度-電阻特性曲線如圖3-14所示。氯化鋰濕敏元件的優點是滯后小,不受測試環境的影響,測量精度達(±2~5)%RH,但其耐熱性能差,不能用于露點溫度以下測量,其重復性不理想。
氯化鋰濕敏具有的突出的優點是長期穩定性極強，因此通過嚴格的工藝制作，支撐的儀表和傳感器產品可以達到的精度，穩定性強是產品具有良好的線性度、精密度、一致性和長期的使用壽命的可靠保證，特別適合房間空調系統使用。其線性曲線如圖3-14所示。
