高分子電阻式濕度傳感器工作原理

結構:高分子濕度傳感器的感濕膜由PVA(聚乙烯醇)和PSS(聚苯乙烯磺酸按)組成，基板由氧化鉛構成,電極由Au做成叉指形狀,外層包裹有保護膜,以防止灰塵、水、油等與感濕膜接觸。其結構如圖3-11所示。

工作原理:高分子濕度傳感器采用-SO^-₃H⁺、-NH₂等高分子材料制成感濕電阻膜。感濕膜在低濕時水分吸附少,沒有電離子產生,電阻值很高,當相對濕度增加時吸附水凝聚呈液態水狀態,產生的電離子起導電作用,使電阻值急劇下降。利用高分子電解質在不同濕度條件下電離產生得到電離子數量不等而使電阻值不同,這樣根據阻值的不同就可以測量出環境中的相對濕度。

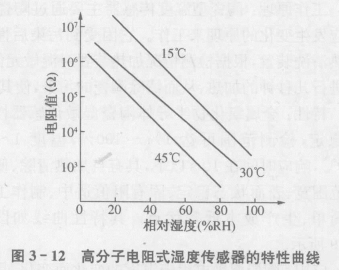

特性:高分子電阻式濕度傳感器的優點是測量濕度范圍大,工作溫度在0~50℃,響應時間小于30s,其感濕特性曲線如圖3-12所示。
