電容式加速度傳感器的應用

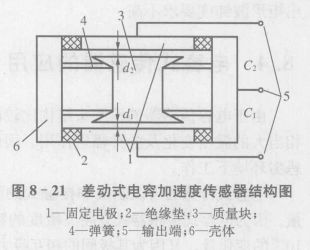

圖8-21所示為差動式電容加速度傳感器結構圖。它有兩個固定極板(與殼體絕緣),中間有一用彈簧片支撐的質量塊,此質量塊的兩個端面經過磨平抽光后作為可動極板(與殼體電連接)。彈簧較硬使得系統的固有頻率較高,因此構成慣性式的加速度計的工作狀態。

當傳感器殼體隨被測對象在垂直方向上做直線加速運動時,傳感器殼體固定在被測振動體上，振動體的振動使得殼體相對質量塊運動,因而與殼體固定在一起的兩個固定極板相對質量塊運動,致使上固定電極與質量塊的A面組成的電容C₂值以及下固定極板與質量塊的B面組成的電容C₁值隨之改變,一個增加,一個減小,從而使C₁、C₂產生大小相等。符號相反的增量,此增量正比于被測加速度。

由于采用空氣阻尼,氣體的黏度溫度系數比液體小得多,因此,這種加速度傳感器的精度較高,頻率響應范圍寬,量程大,可以測得很高的加速度值。

差動式電容測厚傳感器圖

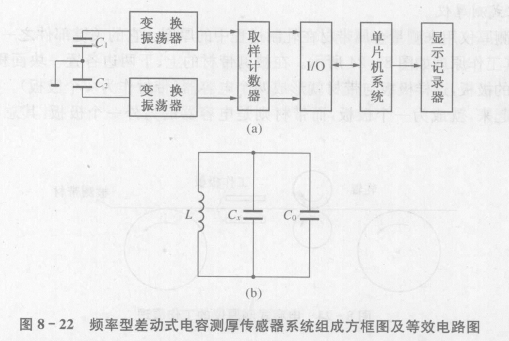

8-22(a)為頻率型差動式電容測厚傳感器系統組成方框圖。將被測電容C1、C2作為各變換振蕩器的回路電容，振蕩器的回路電容，振蕩器的其他參數為固定值，等效電路如圖8-22（b）所示，圖中C₀ 為耦合和寄生電容，振蕩頻率f為

所以
