排水管的安裝也是必不可少的項目之一,若排水管安裝不當，室內機組排水不暢或堵塞,均會給使用帶來麻煩。

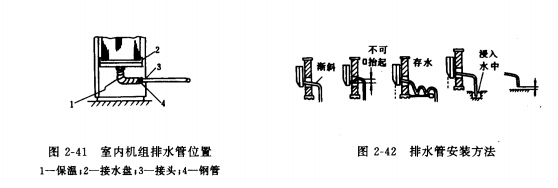

排水軟管有的是隨機所帶,有的可用洗衣機軟管代替。圖2-41是室內機組下面排水管位置。在未連接軟管的前部是鋼管,在機組底殼內的直角形鋼管部分必須要加保溫，否則冷凝水管上會產生二次冷凝水(空氣中的水分在表面較冷的冷凝水管外面又凝露)而滴水。在鋼管端部可安裝排水軟管。排水軟管必須正確連接,安裝不當會造成堵塞和室內機滴水，見圖2-42。
怎樣安裝分體框式空調器的電纜和控制線?
柜式空調器的電源有單相和三相之分,要專線供電并配有電源開關(空氣斷路開關)和保險絲裝置。
電器的連接及電源線,控制線的連接必須嚴格按照施工標準及電路圖進行(電路圖有兩種,一種是電路原理圖,另一種是接線圖).在電路圖中標有電源線、控制線的符號和導線顏色、接線端子上也標有1、2、3……等數字或A.B、C等文字,接線時一定要對應,不可調換或錯接加1對1.2對2.3對3或A對A.B對BC對C……。

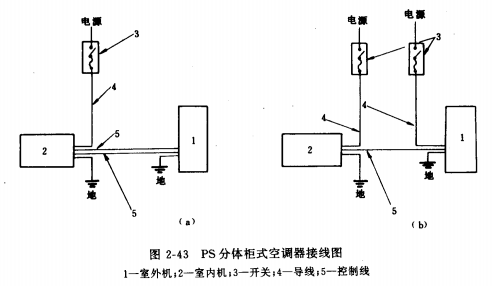

各種不同機型其接線方法不同?，F(xiàn)以PS系列柜式分體空調器為例說明接線方法。這種機組的接線圖見圖2-43所示。圖為室內、外機組同時使用一個電源開關的接線法，而圖則為室內機組和室外機組各自有一個獨立的電源主開關和保險絲的接線方法。
在接線時要注意號對號.字對字,切勿搞混,這是應該反復強調的。實踐中有過因操作失誤而導致燒毀機器或不能正常啟動.運轉的教訓。
導線與接線端子的連接一定要可靠,牢固,切勿松脫,導線由機組內引出時一定要穿過有絕緣膠圈的接線孔,幾根導線要用夾線器束緊,并用軟帶包好固定。
