制冷電阻式溫度檢測、調節儀表——測量橋路

測溫熱電阻的阻值只是被測點溫度的量度。要把測點溫度指示出來,還必須有顯示測基儀表 (或稱二次儀表 )與之配套。在這些儀表中,用一定的橋路將熱電阻阻值的變化檢測出來,并對溫度進行顯示或調節。常用的測量橋路有平衡電橋和不平衡電橋。

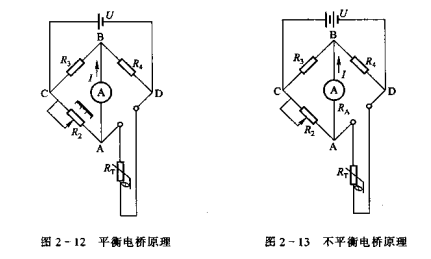

(1)平衡電橋。圖2- 12所示為平衡電橋的原理圖,圖中R₃、R₄是標準固定電阻 ,R₂是可變電阻 ,R_T是熱電阻 ,A是檢流計。根據電橋的平衡條件:（2-4）

當四個橋臂電阻滿足式關系時,電橋平衡 ,檢流計 A中的電流I= 0。由于R₃ 、R₄是標準園定電阻 ,在溫度的測最范圍內,對應于每一個溫度下的R_T值,R₂的滑動觸點都有一個確定的位置使橋路平衡 (I = 0)。當被測溫度變化時,熱電阻 R_T的值也隨之發生變化,破壞了電橋的平衡條件,調整可變電蛆 R₂可使電橋重新達到平衡。如果在調整 R₂的同時,帶動相應的指針移動,就可以在洗度刻度盤上指示出相應的溫度值。

平衡電橋的測量精度較高 ,C、D兩點的電壓變化對測量精度無影響。但測量時需經常移動請動可變電阻 R₂的滑動觸點,使電橋重新平衡 。
