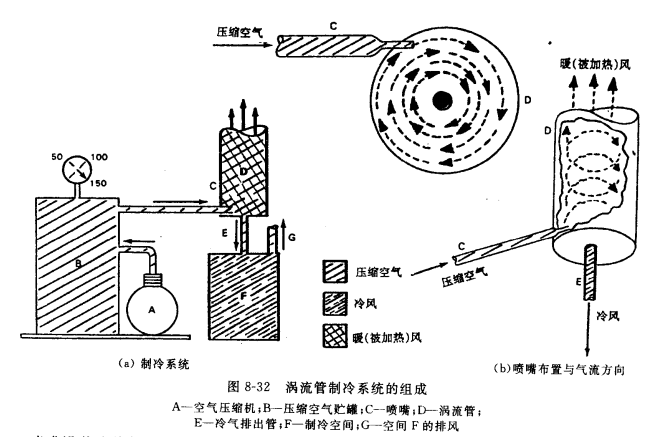

8-32畫出渦流管制冷的系統和工作過程,其系統由空氣壓縮機A、壓縮空氣貯罐B、噴嘴 C渦流管D和被冷空間 F組成。在D、C、E處有三個開口。如前所述 , 一個是進口,另外兩個為出口。進口C是與空氣源B相連的噴嘴,噴嘴以一定的角度將室氣射入渦流管中。由于噴嘴的設計以及氣流的高壓，空氣在大管中呈螺旋形迅速旋開，D和E兩個出口壓力都接近大氣壓。當空氣流出E管時，溫度會迅速降低，用此裝置可以獲得0℃以下的溫度。
噴嘴沿著流線管外圍圓周的切線方向噴入壓縮空氣,其螺旋轉速達到500000r/min, 越向內心,其轉速 越高 ,到內心處加速到5000000r/min。與此同時,渦流管中外周的熱空氣向D的端部移動并排出,中心處的冷空氣經細管下到達 被冷空間 F,實現制冷目的。
渦流管制冷的應用
渦流管制冷有各種不同的應用,它同時產生冷熱效應,因此除了制冷外,其排出的熱氣也能派上另外的用場。渦流管制冷常用于工作服的冷卻,解決在封閉空間內工作的工人防護服的降溫或加熱。
渦流管還用來冷卻工具、鉆頭和不宜用液體冷卻的對象。對那些既要用冷空氣供冷又要用冷空氣帶走碎屬的設備,以及那些靠排氣為操作者提供新鮮空氣的設備,渦流管制冷器尤為適合。
